冷凝器在线清洗装置(不锈钢)

简介:

冷凝器自动在线清洗装置采用100%纯物理方法,利用系统自带水泵加压将清洗胶球从发球器发送到冷凝器中,依靠水流产生的冲刷力和胶球与换热管内壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在冷却水出口端通过收球器利用水流力学原理将球回收至发球器,从而完成一次清洗循环。可设置清洗频率或时间,以及随空调主机的开启自动运行功能,实现全自动在线清洗。始终保持冷凝管内壁洁净,从而提高了冷凝器的热交换效率,降低能耗,提高能效,节省能源。


联系电话:13712010601

在线咨询
产品详情

冷凝器自动在线清洗装置采用100%纯物理方法,利用系统自带水泵加压将清洗胶球从发球器发送到冷凝器中,依靠水流产生的冲刷力和胶球与换热管内壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在冷却水出口端通过收球器利用水流力学原理将球回收至发球器,从而完成一次清洗循环。可设置清洗频率或时间,以及随空调主机的开启自动运行功能,实现全自动在线清洗。始终保持冷凝管内壁洁净,从而提高了冷凝器的热交换效率,降低能耗,提高能效,节省能源。

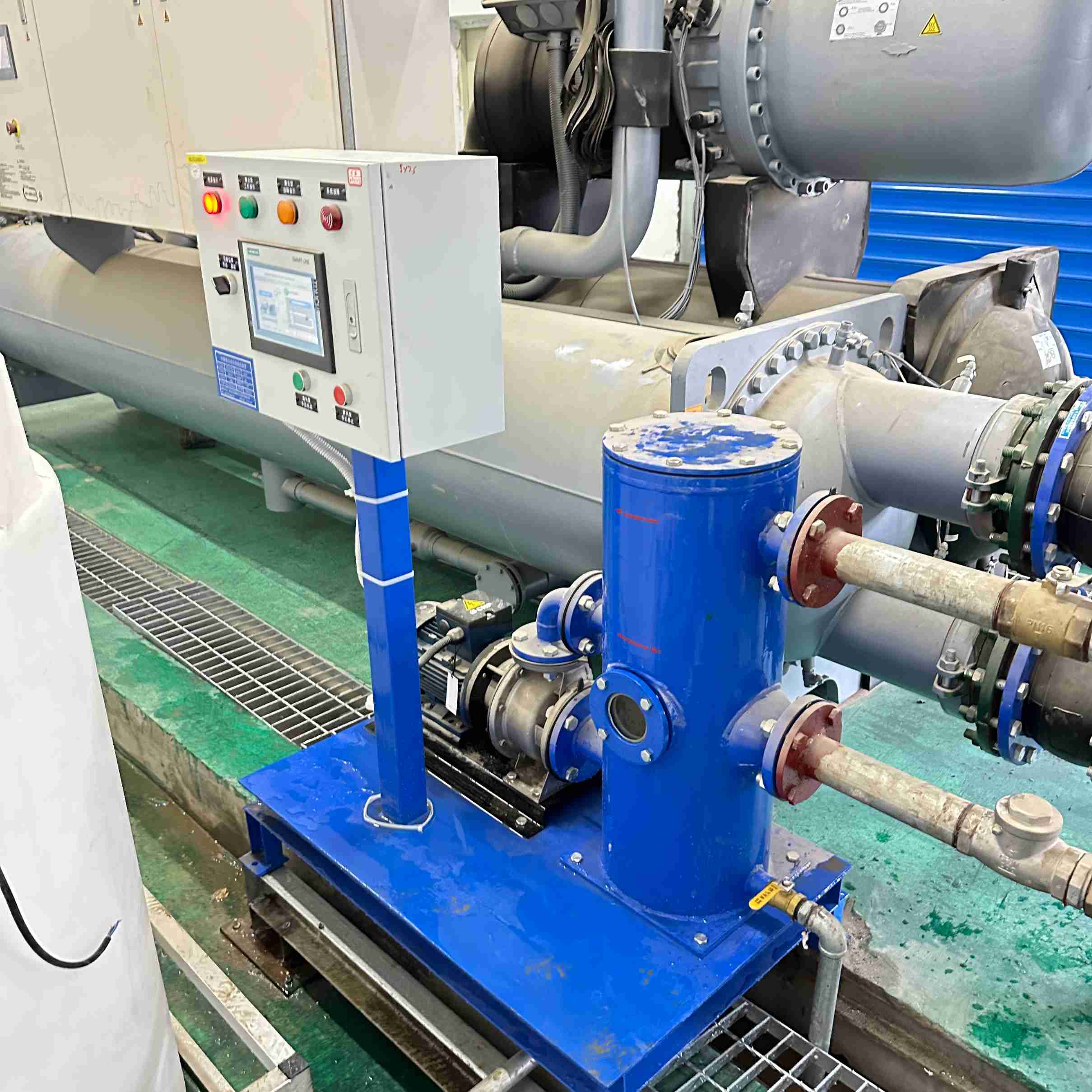

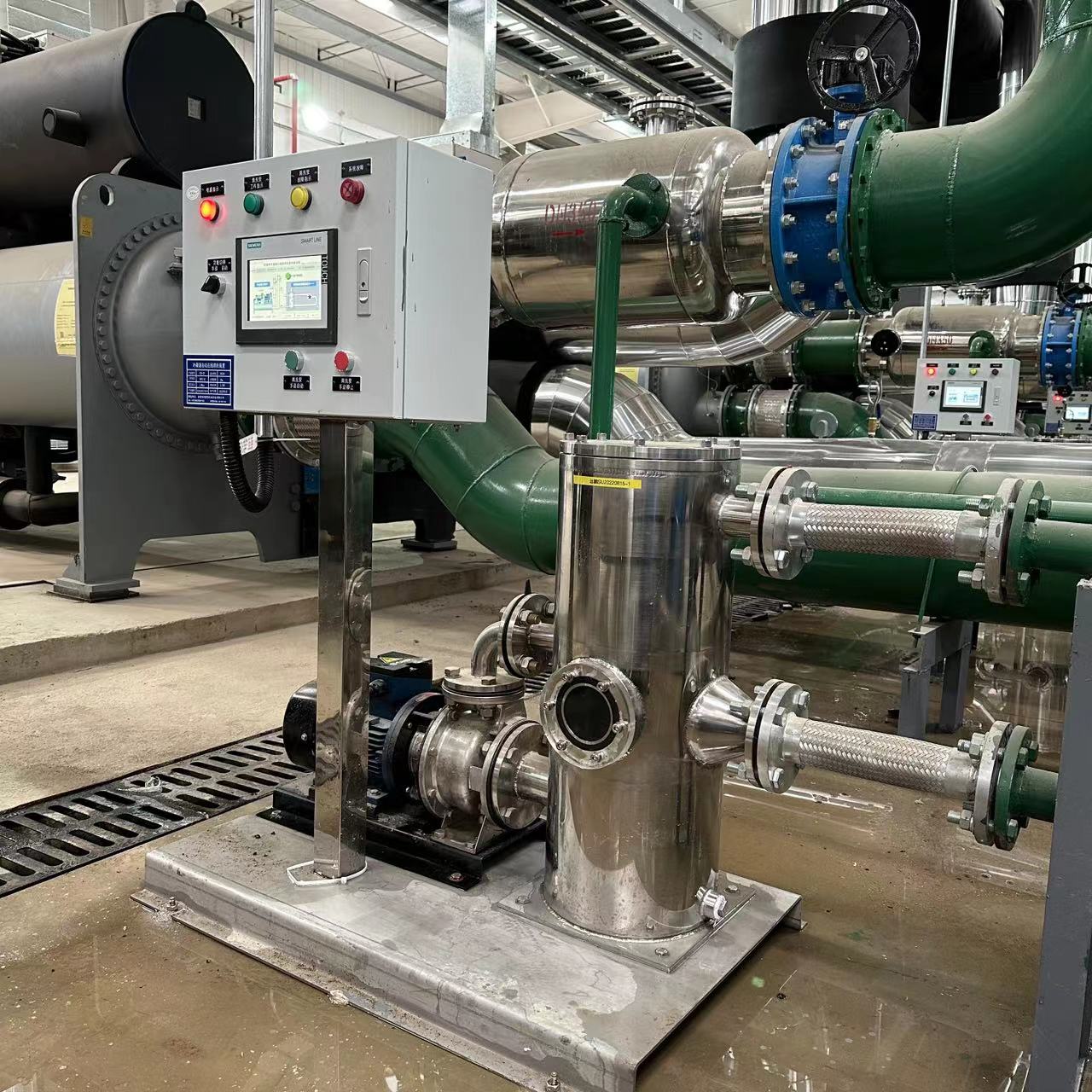

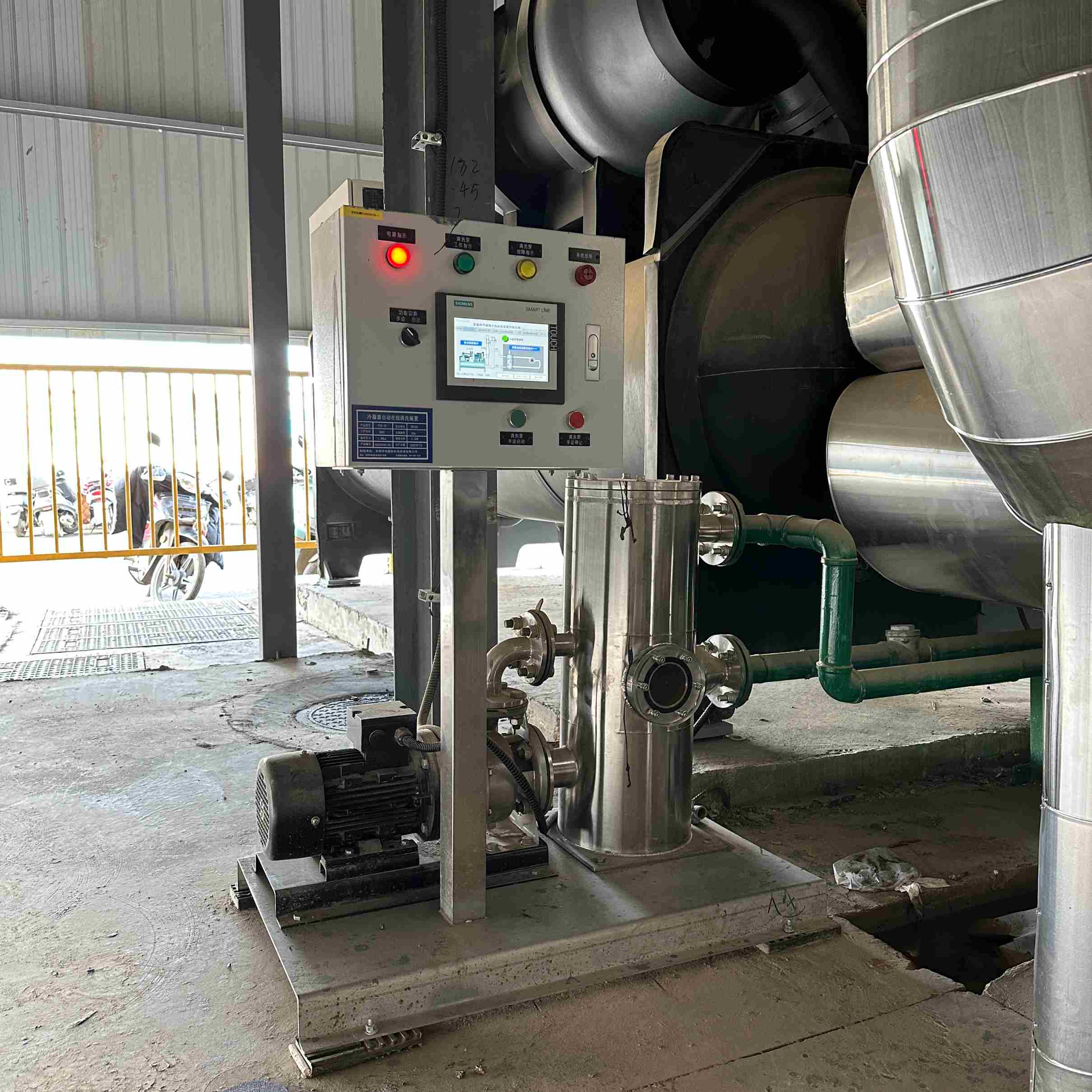

产品构成

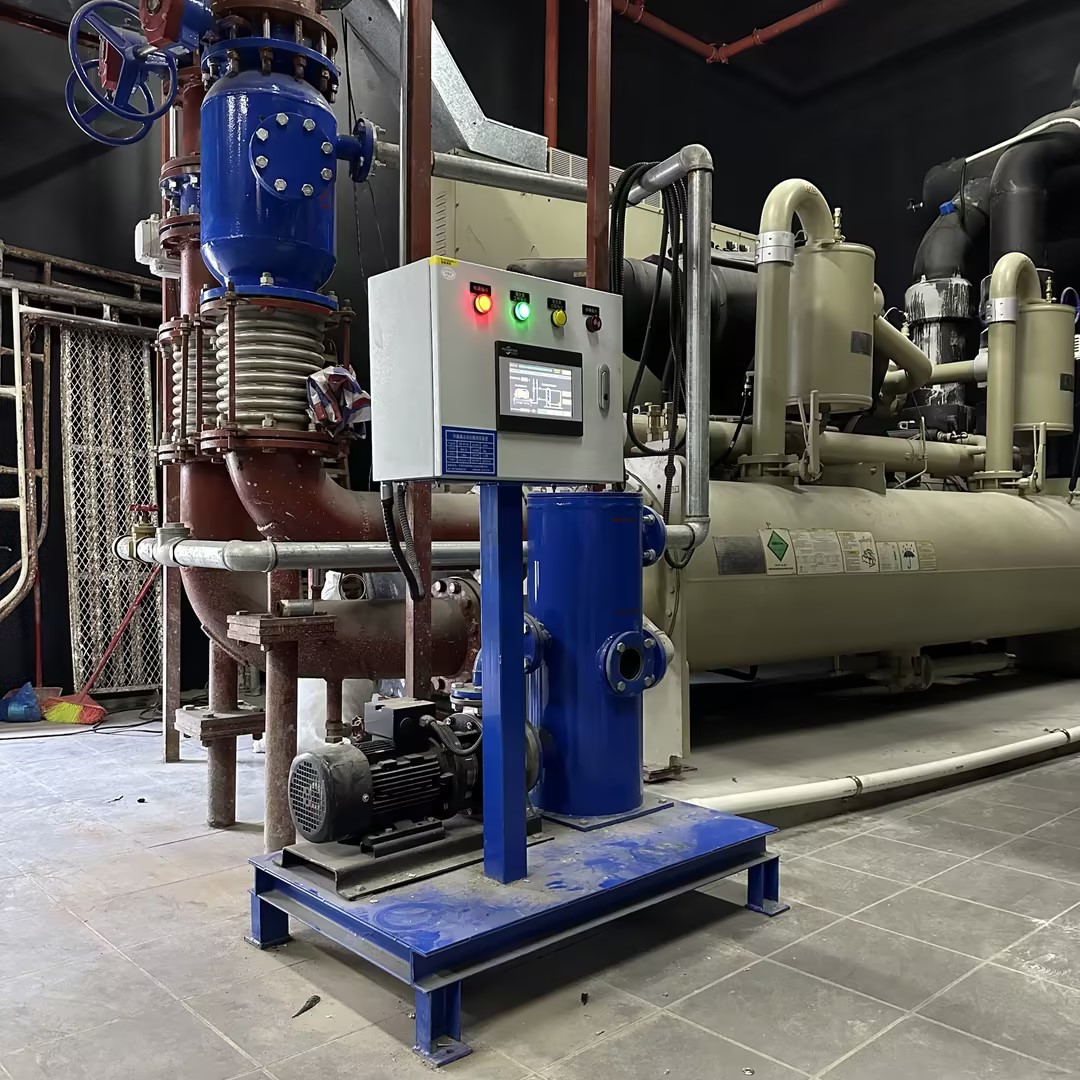

主要部件:发球器、收球器、PLC智能可编程控制器等组合而成的成套设备系统。

1、发球器:利用系统自带水泵加压,将小球从注球器注入冷却水管,注球器带有可视窗口,可观察球体状态;

2、收球器:利用水流力学原理,将小球返回到收球器;

3、胶球球体分离器:利用水流力学原理,使小球返回到发球器;

4、PLC智能可编程控制柜:该系统利用程序控制整个清洗过程,真正实现全自动控制,无需人工操作,有必要时可以人工操作。

产品优势

1、采用单回路循环设计,无冷热水混合,无排水收球。

2、收发球循环水泵均出力,发球时胶球自然分散,周围铜管均能被清洗,收球迅速,回球率高。

3、发球与收球循环时胶球均不可经过水泵和电动电磁阀,无胶球机械磨损,保证胶球使用寿命。

4、采用的集球器具有观球视镜,胶球数量及胶球磨损情况,水质状况视窗清晰可见.,加球换球非常方便。

5、采用微电脑(PLC)控制,稳定可靠,拓展性能好。可通过人机界面设置清洗频率及其它参数设置。并自动记录清洗次数及故障显示,以帮助用户了解设备运行情况。

6、配备大尺寸触摸屏人机界面,所有操作和设置均可在触摸屏上完成,用户通过触摸屏可直观了解操作方法注意事项,操作简单方便。

7、操作系统分为手动模式和自动模式,手动模式主要用以安装调试和用户对设备的维护保养。自动模式主要用以正常运行。

8、可与空调主机、冷却水泵、水流联动,实现自动在线清洗无需人工操作启停。

9、捕球器采用T型、Y型设计,其滤孔面积是管道横切面积的:T5倍,所有捕球器的压损均控制在

0.03~0.05MPA.

10、捕球器和整个系统设计完全符合流体力学原理,可全部收回清洗小球。

11、整机大部分均为标准件集成,维护方便维修成本低。捕球器便拆式利于维护。

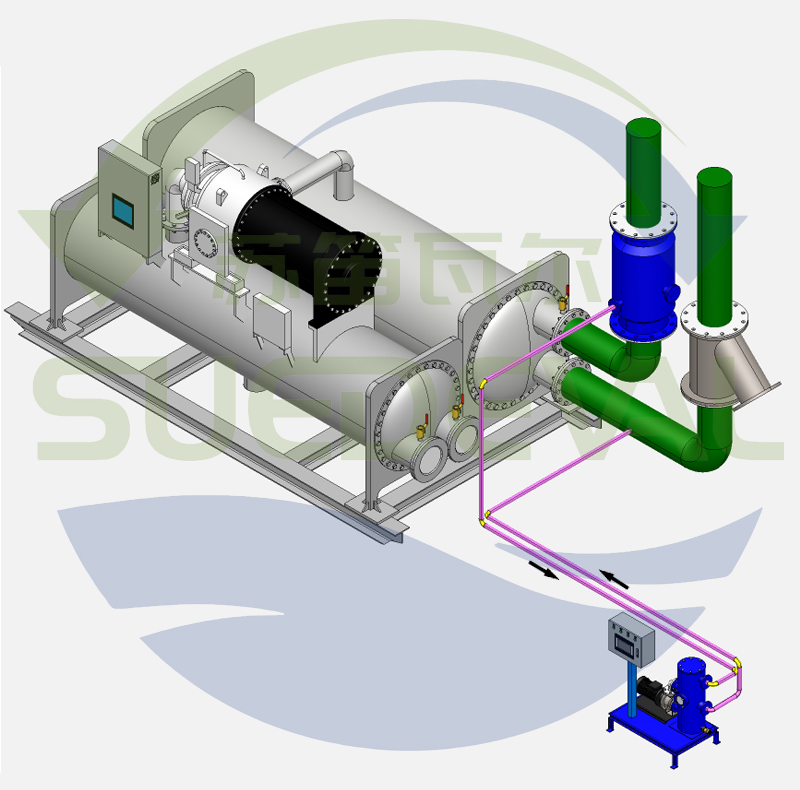

工作原理

采用纯物理方法,利用系统自带水泵加压,将清洗胶球从发球器发送到冷凝器中,依靠水流产生的冲刷力和胶球与换热管内壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜,在冷却水出口端通过收球器利用水流力学原理将球回收至发球器,完成清洗循环。

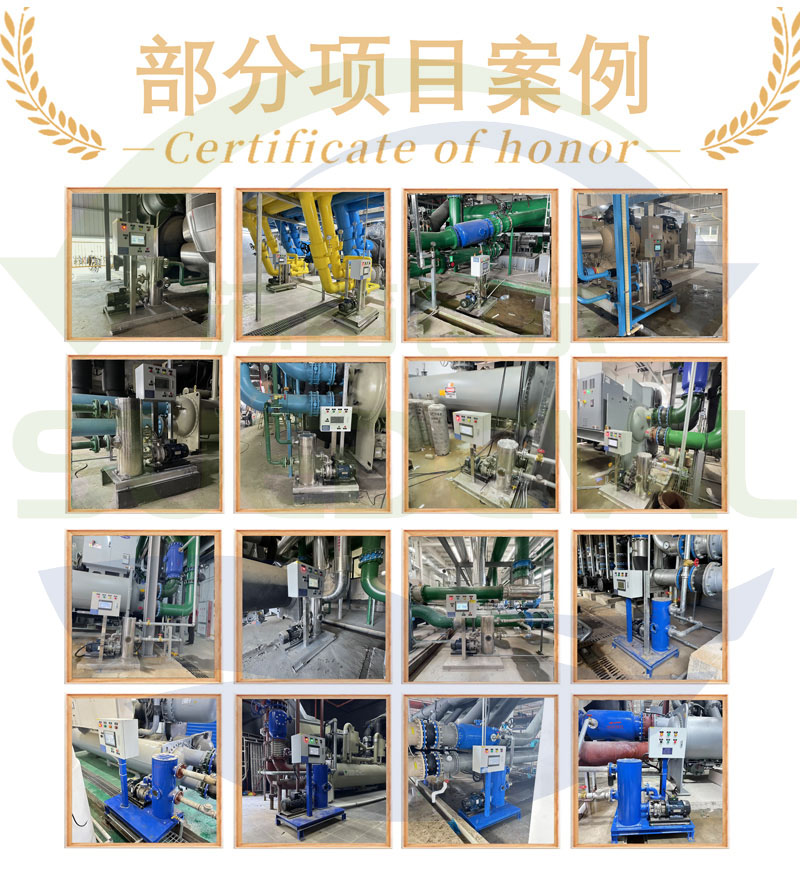

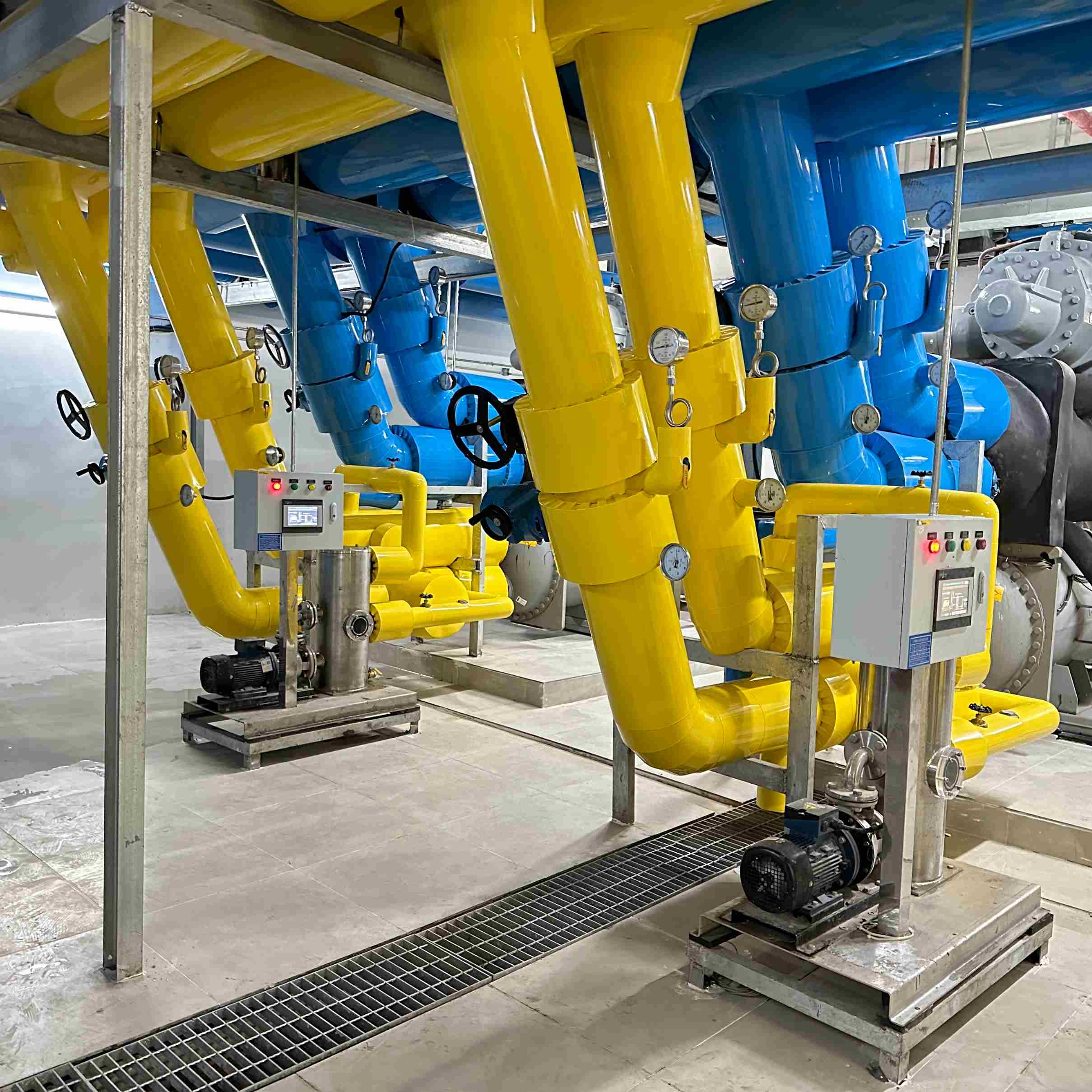

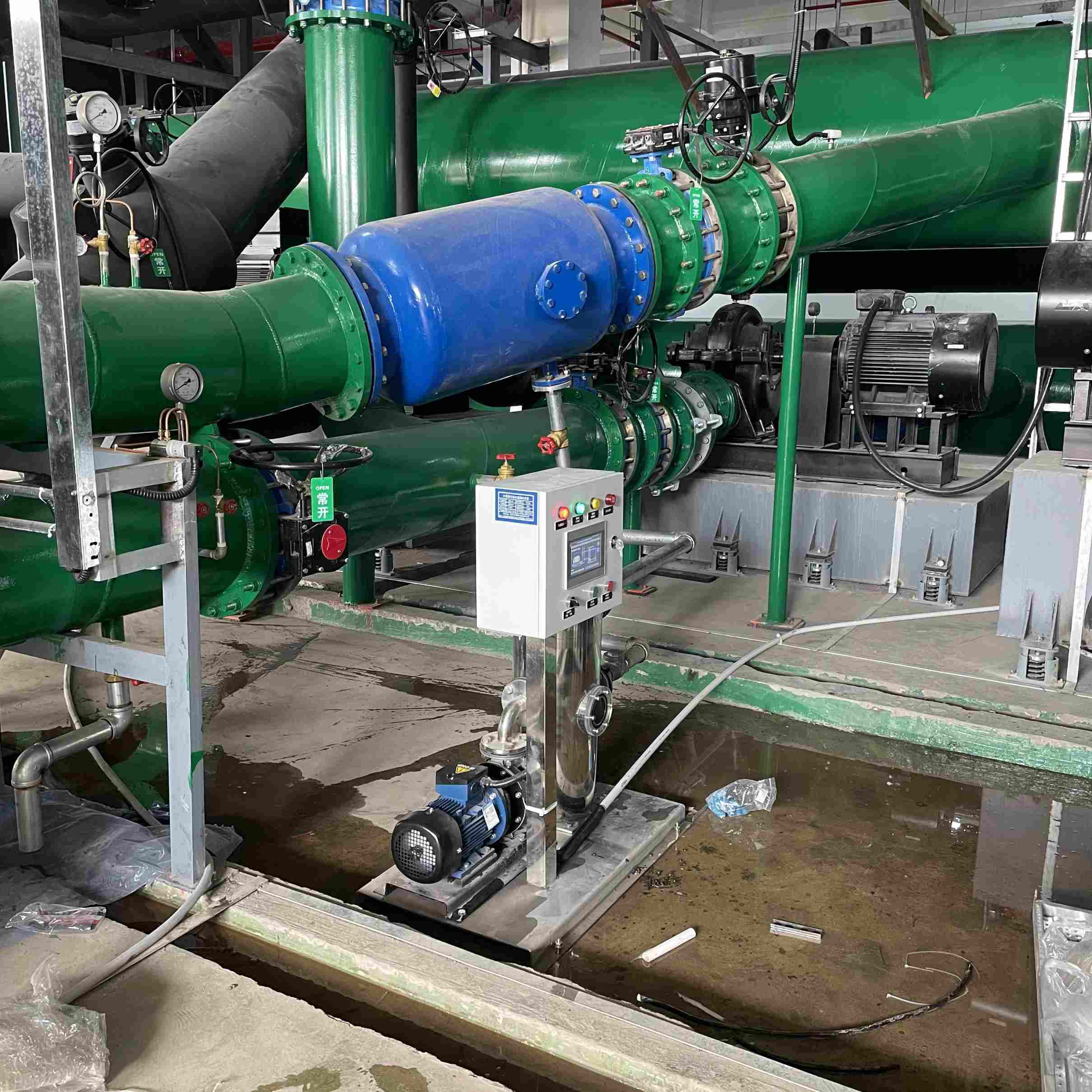

适用场景

广泛应用于中央空调、工业制冷等系统的冷凝器清洗,可提高冷凝器热交换效率,降低能耗,减少系统维护费用,适用于化工、冶金、制药、电子等对制冷需求高的行业,以及大型商场、写字楼等中央空调系统。

施工流程

1、化学清洗

在设备安装前,首先进行一次集中性的除垢操作,简称通炮。拆开端盖,加入克垢药水,利用水泵进行循环清洗,一般运行10~48小时。再辅助进行人工清洗,可将冷凝器水垢基本清除完毕。

2、设备安装

设备主要是机械部分和电子控制部分,停止空调运行,切割进出水管道,与我司节能设备对接,焊接并固定。

安装大概需要2天左右。

3、调试

设备安装完毕后,进行运行调试,设定流程运行时间,及流程中进出球时间,保证清洗球的注入和回收,达到最佳效果。
